스텐레스 수냉 히트싱크의 냉각성능은 충분하지는 않다고 생각하십니까?
수냉 히트싱크는 공냉 히트싱크보다 냉각성능이 우수하며 공냉 히트싱크의 약5배의 냉각효과가 있습니다.
또한 스텐레스 수냉 히트싱크는 냉각제의 관리가 필요치 않습니다.

메인 페이지 > 제품 정보 > Liquid Cold Plates > Stainless Steel Liquid Cold Plate

특징

  • 고내식성
  • 냉매의 관리가 간단
  • 균일냉각

스텐레스는 내식성이 뛰어나므로 쿨런트의 관리가 필요치않습니다.
예를 들어서 타재질의 수냉 히트싱크를 사용하는 경우 순환경로에 이온교환 유니트를 설치하여 냉매를 관리할 필요가 있습니다.
그러나 스텐레스 수냉 히트싱크에서는 그와같은 장치는 필요하지않습니다.

재질

재질의 특성
특성 동 알루미늄 스텐레스
열전도율 398 236 17
비중 8.82 2.68 7.93
내식성 ◯ △ ◎

고객의 용도나 사용환경에 적합한 최적인 수냉히트싱크를 설계·제작합니다.

열전달이 뛰어난 동, 경량성이 뛰어난 알루미늄, 내식성이 뛰어난 스텐레스강을 선정할 수 있습니다.
수냉 히트싱크나 칠러의 사용에 대해서 질문이 있으시면 언제든지 연락을 바랍니다.

냉매에 대해서

수냉 히트싱크는 그 재질에 따라서 사용가능한 냉매가 정해집니다. 사용환경이나 온도에 따라서 최적인 냉매를 제안합니다.

동
  • 순수물 (* 이온교환 유니트에서 관리된 물)
  • 공업용수, 수돗물 (중성, Ph 관리가 필요)
  • 부동액 (방청제 첨가)
    에틸렌글리콜+순수물
    프로피렌글리콜+순수물
알루미늄
  • 순수물 (* 이온교환 유니트에서 관리된 물)
  • 부동액 (방청제 첨가)
    에틸렌글리콜+순수물
    프로피렌글리콜+순수물
스텐레스
  • 여러 종류의 냉매가 이용가능합니다.
    * 순수물, 공업용수, 수돗물, 부동액

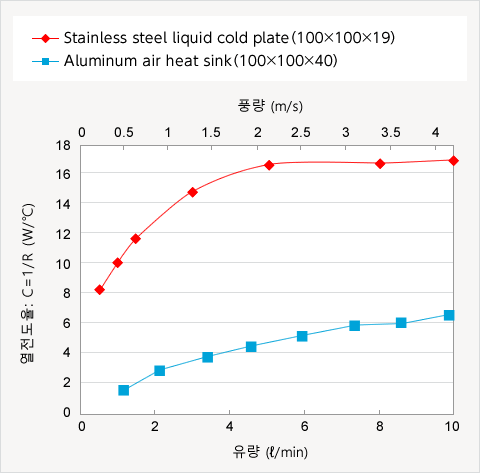

열전도율 비교

Comparison of Thermal conductivity

스텐레스 수냉 히트싱크
유량
(L/m)		 내열성: R
k/W		 열전도율: C
C=1/R		 C/V
(W/K·Liter)
0.5 0.1194 8.38 44.08
1 0.0982 10.18 53.60
1.5 0.0847 11.81 62.14
3 0.0670 14.93 78.55
5 0.0599 16.69 87.87
8 0.0594 16.84 88.61
10 0.0585 17.09 89.97

용적율

Volume rate

알루미늄 공냉 히트싱크
풍량
(m/s)		 내열성: R
k/W		 열전도율: C
C=1/R		 C/V
(W/K·Liter)
0.479 0.6025 1.66 4.15
0.895 0.3512 2.85 7.12
1.416 0.2608 3.83 9.59
1.916 0.2206 4.53 11.33
2.479 0.1904 5.25 13.13
3.083 0.1703 5.87 14.68
3.604 0.1636 6.11 15.28
4.125 0.1499 6.67 16.68
