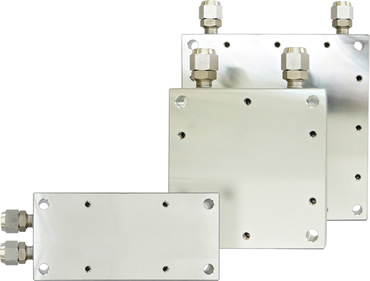

Standard series Liquid Cold Plate

Standard Series Liquid Cold Plate

표준시리즈의 수냉 히트싱크는 일반적인 냉각요구에 접합하도록 설계되어있습니다.
1주간정도의 짧은 리드타임으로 폭넓은 분야에 사용할 수 있는 최대 300×300mm까지 표준사이즈가 있습니다.
긴급한 요청/평가/테스트에 최적입니다.

메인 페이지 > 제품 정보 > Liquid Cold Plates > Standard Series Liquid Cold Plate

Our commitments

  • 수냉 히트싱크의 성능은 재료나 펌프용량이 동일해도 유로나 열원과의 접촉면의 정밀도에 따라서 크게 달라집니다.

  • 균일냉각
    Uniform Cooling
    히트싱크내에 흐르는 냉매가 디바이스의 열을 흡수하므로 입구와 출구의 주변에서 표면온도가 변화 합니다.
    표면온도의 변화을 줄이기 위해서는 효과적인 유로의 설계가 가장 중요합니다.
  • 평면 정밀도
    High Precision On Surface
    디바이스에서 열을 빼앗으려면 수냉 히트싱크의 표면과 디바이스를 충분히 접촉시키는 것이 중요합니다.
    수냉 히트싱크의 평면도는 디바이스와 잘 접촉할 수 있도록 0.02mm이하 로 설계합니다.

Standard Liquid Cold Plate (Aluminum)

Standard type

Size (mm) Tube (mm) Catalog Number Drawing
100×100×19 12×10 HS-A100 PDF
80×170×19 12×10 HS-A80-170 PDF
120×120×19 12×10 HS-A120 PDF
150×170×19 12×10 HS-A150-170 PDF
170×170×19 12×10 HS-A170 PDF
Universal Liquid Cold Platemore
230×230×22 12×10 HS-UA230 PDF
300×300×22 12×10 HS-UA300 PDF
Semi-Universal Liquid Cold Platemore
80×170×19 12×10 HS-SA80-170 PDF
150×170×19 12×10 HS-SA150-170 PDF

표준품은 주문을 받으면 약1주일이면 제작이 완료됩니다.
* 유니버살 / 세미유니버살 시리즈는 약 2주내에 제작이 완료됩니다.
상세한 납기는 당사로 문의하여 주시기 바랍니다.

IGBT type

IGBT type

IGBT Liquid Cold Plate
Click for more information

Size (mm) Tap (mm) Tube (mm) Catalog Number Drawing
80×170×19 48×93 12×10 HS-A80-170-P48-93-M6 PDF
80×170×19 48×112 12×10 HS-A80-170-P48-112-M6 PDF
80×170×19 50×110 12×10 HS-A80-170-P50-110-M6 PDF
80×170×19 57×124 12×10 HS-A80-170-P57-124-M6 PDF
80×170×19 62×93 12×10 HS-A80-170-P62-93-M6 PDF
150×170×19 110×110 12×10 HS-A150-170-P110-110-M6 PDF
150×170×19 78×110 12×10 HS-A150-170-P78-110-M6 PDF
150×170×19 86×127 12×10 HS-A150-170-P86-127-M6 PDF
150×170×19 (57+57)×124 12×10 HS-A150-170-P57×2-124-M6 PDF

IGBT Series can be shipped in 2 weeks after receiving orders.
상세한 납기는 당사로 문의하여 주시기 바랍니다.

Standard Liquid Cold Plate (Copper)

Standard type

Size (mm) Tube (mm) Catalog Number Drawing
60×60×19 12×10 HS-C60 PDF
100×100×19 12×10 HS-C100 PDF
80×170×19 12×10 HS-C80-170 PDF
120×120×19 12×10 HS-C120 PDF
120×210×19 12×10 HS-C120-210 PDF
150×170×19 12×10 HS-C150-170 PDF
170×170×19 12×10 HS-C170 PDF
Liquid Cold Plate [Pipe type]
170×170×12.5 8×6 HS-C170P PDF
Universal Liquid Cold Platemore
230×230×22 12×10 HS-UC230 PDF
300×300×22 12×10 HS-UC300 PDF
Semi-Universal Liquid Cold Platemore
80×170×19 12×10 HS-SC80-170 PDF
150×170×19 12×10 HS-SC150-170 PDF
150×230×19 12×10 HS-SC150-230 PDF
140×300×19 12×10 HS-SC140-300 PDF

표준품은 주문을 받으면 약1주일이면 제작이 완료됩니다.
* 유니버살 / 세미유니버살 시리즈는 약 2주내에 제작이 완료됩니다.
상세한 납기는 당사로 문의하여 주시기 바랍니다.

IGBT type

IGBT type

IGBT Liquid Cold Plate
Click for more information

Size (mm) Tap (mm) Tube (mm) Catalog Number Drawing
80×170×19 48×93 12×10 HS-C80-170-P48-93-M6 PDF
80×170×19 48×112 12×10 HS-C80-170-P48-112-M6 PDF
80×170×19 50×110 12×10 HS-C80-170-P50-110-M6 PDF
80×170×19 57×124 12×10 HS-C80-170-P57-124-M6 PDF
80×170×19 62×93 12×10 HS-C80-170-P62-93-M6 PDF
150×170×19 110×110 12×10 HS-C150-170-P110-110-M6 PDF
150×170×19 78×110 12×10 HS-C150-170-P78-110-M6 PDF
150×170×19 86×127 12×10 HS-C150-170-P86-127-M6 PDF
150×170×19 (57+57)×124 12×10 HS-C150-170-P57×2-124-M6 PDF
150×230×19 (57+57+57)×124 12×10 HS-C150-230-P57×3-124-M6 PDF
140×300×19 (50+50+50+50+50)×124 12×10 HS-C140-300-P50×5-110-M6 PDF

IGBT Series can be shipped in 2 weeks after receiving orders.
상세한 납기는 당사로 문의하여 주시기 바랍니다.

Performance

  • 60×60
  • 100×100
  • 80×170
  • 120×120
  • 120×210
  • 150×170
  • 170×170
  • 150×230
  • 140×300
  • 230×230
  • 300×300

60

100

80-170

120

120-210

150-170

170

150-230

140-300

230

300
