UV-LED用水冷散熱板

HOME > 製品一覽 > 水冷散熱板 > UV-LED用水冷散熱板

水冷散熱板

UV-LED的冷卻，只選均勻冷卻!

要使UV-LED的效能更好，就必須確保UV-LED的溫度均匀，使其達到均勻的照射和均匀的亮度。

但是，如何才能控制UV-LED的發熱，使整體保持均匀的溫度呢？

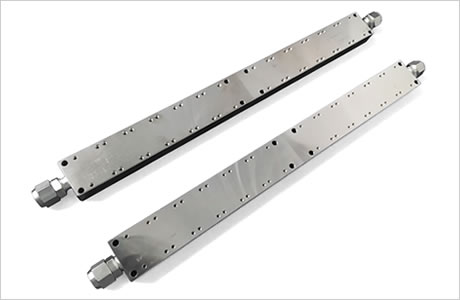

Kawaso Texcel(川電技優)專爲UV-LED設計的特殊流道水冷板，可以使UV-LED均匀冷卻。
通過均匀冷卻，減少UV-LED的表面溫度差，實現UV-LED的高效能、高輸出、長壽命。

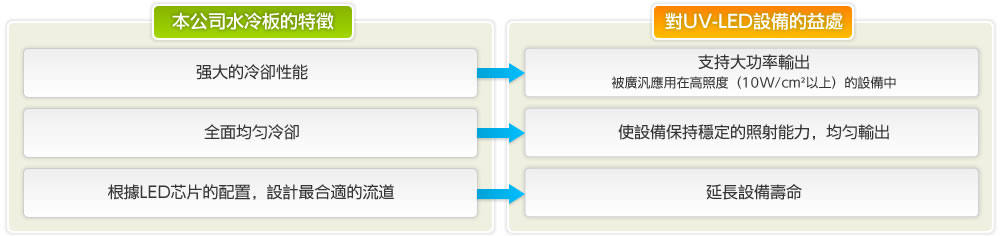

特長

均匀冷卻

特殊流道設計，使其均匀冷卻
實現全面均匀照射

Click
更好的冷卻性能

熱阻抗值更小，冷卻性能更
好使您的設備能夠高功率輸出

Click
專為UV-LED設備量身定做

根據LED芯片的配置，
設計最合適的流道形狀

Click

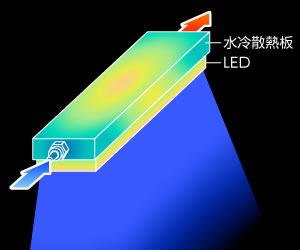

均匀冷卻——特殊流道形狀，實現均匀照射

問題

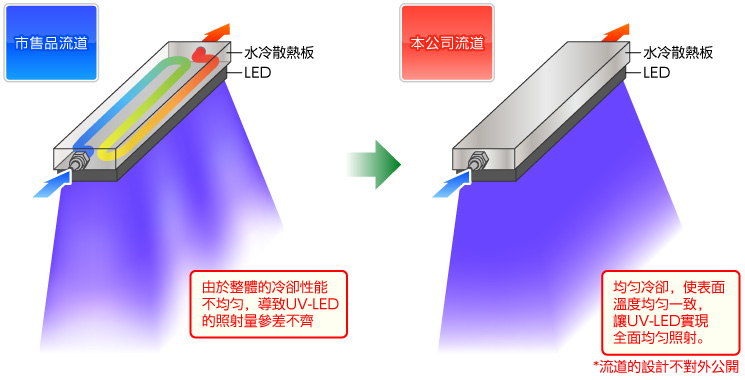

如圖所示，採用市面上一般的流道形狀（S字形流道等）會使水冷板表面發生溫度不均的現象。
而在UV照射裝置中，由於UV照射量的不均匀會對產品的硬化程度造成影響，水冷板表面的均匀冷卻至關重要。
解決

要解決上述問題，需要均匀冷卻UV-LED。
均匀地冷卻水冷板的表面，可以預防各個LED芯片的UV光亮不均問題，提高產生紫外綫的效率。
爲了提高UV照射器的性能，減少水冷板表面溫度差的流道設計十分重要。

Kawaso Texcel(川電技優) 水冷散熱板的特長

想提高LED設備的發光效率！

我們爲您提供：比通常的U字流道性能更好的水冷散熱板。作爲您優化UV-LED的冷卻夥伴，我們提供最適合的水冷散熱板的設計與製作。

透過獨特的流道設計，實現【高性能冷卻】和【均匀冷卻】
【高性能冷卻】使您的LED在高輸出狀態（最大發光强度）下也可正常使用。
【均匀冷卻】使您的LED照射更均匀、壽命更長。

我們的專業團隊會爲您推薦最適合您使用環境的水冷板（銅、鋁、不鏽鋼等）和對應的冷媒。

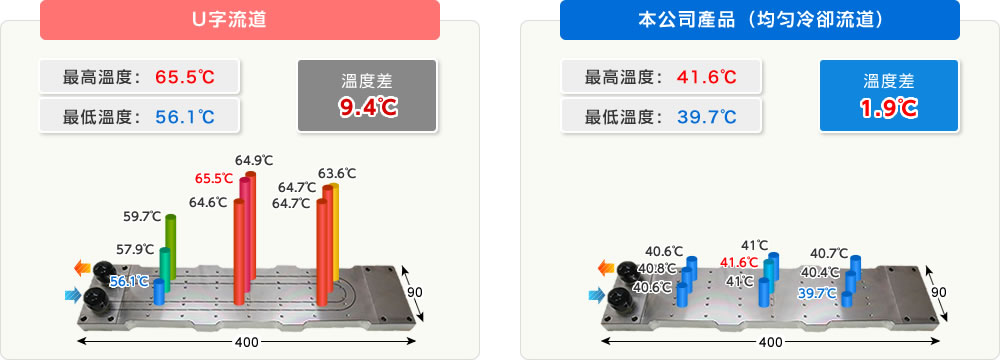

本公司流道和一般流道的溫度分佈比較

本表數據來源：將熱電偶安裝在水冷板上，安裝熱源，測量得出加熱時的溫度變化值。

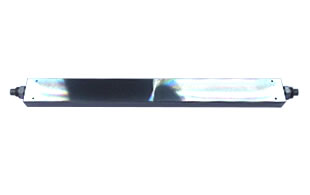

銅製水冷散熱板(400×90×19t)
試驗條件	熱負荷	冷媒溫度	冷媒	流量
試驗條件	2000W	30℃	50wt%乙二醇水溶液	5L/min

溫度分佈比較

※材質：C1020（無氧銅），表面進行鍍鎳處理
※流道寬：12mm×深10mm

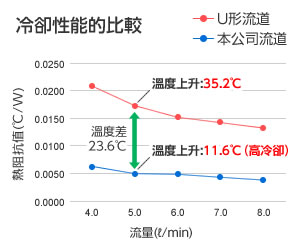

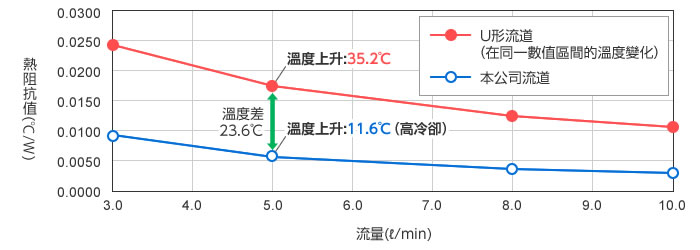

熱阻抗值的性能比較

我們致力於實現水冷板表面的均匀冷卻。
透過獨特的流道設計，改善設備表面的溫度不均問題。

若您提供所需設備的熱源尺寸和熱負荷值，我們將爲您設計最合適的流道，製作高性能的水冷散熱板。

對於構造設計，表面處理，材料品質的堅持

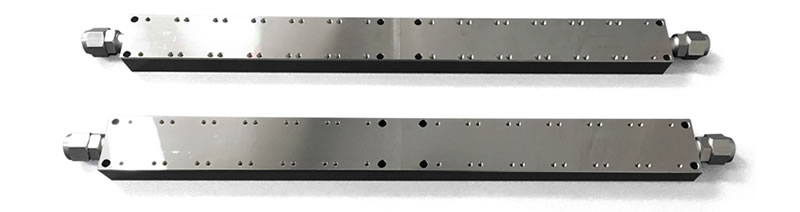

能夠均匀冷卻複數個LED芯片的流道設計

Size

如果您需要在特定位置加工安裝孔，我們可以避開這些孔，爲您設計均匀冷卻的流道。

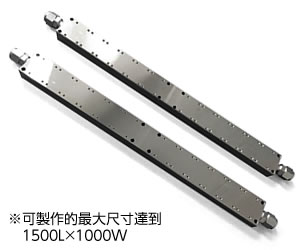

可製作的最大尺寸達到1500L×1000W。

表面處理：烤漆塗裝・電著塗裝。

水冷板的表面處理方式中，比較常見的是烤漆塗裝（防止反射）和電著塗裝（提高散熱性）。
我們會根據您的用途和使用環境，推薦最合適的表面處理。

種類	目的
消光烤漆塗裝	防止反射
電著塗裝	提高散熱性

銅、鋁、不鏽鋼，皆可爲您設計與製作

我們的水冷板可以選擇：
散熱性優秀的銅材料，重量輕・成本低的鋁材料，耐腐蝕性極强的不鏽鋼材料進行製作。
我們會根據您的用途和使用環境推薦最合適的材料，根據您的使用環境和溫度推薦最合適的冷媒。

關於冷媒

材質	推薦使用冷媒
銅	純水（需要離子交換器管理）防凍液（含防銹劑）　乙二醇+純水　丙二醇+純水
鋁	純水（需要離子交換器管理）防凍液（含防銹劑）　乙二醇+純水　丙二醇+純水
不鏽鋼	冷媒種類無限制

各種材質的特性

特性	銅	鋁	不鏽鋼
熱傳導率（W/（m・K））	398	236	17
比重（g/cm³）	8.82	2.68	7.93
耐腐蝕性	○	△	◎

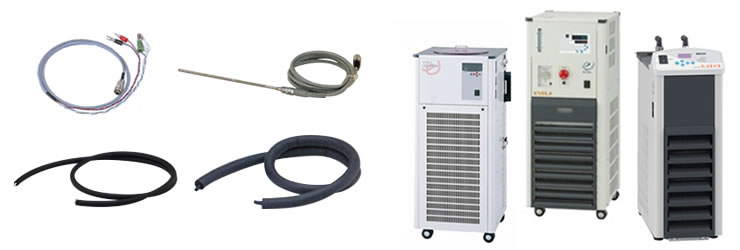

我們還可以為您推薦散熱器配件，如冷卻器、管道、鐵氟龍管、導熱膏、導熱片等。
如果您有需要，請隨時與我們聯系。

還在煩惱如何選擇冷卻裝置及配件嗎？

我們爲初次使用水冷系統的顧客提供咨詢服務，幫助您選擇最適合的散熱板和冷卻水循環裝置。

Kawaso Texcel(川電技優) 水冷散熱板的三大特色

即使是同樣的材質和幫浦，流道的形狀也會很大程度上影響水冷散熱板的性能。除此之外、熱源與接觸面的精度的不同也會造成性能上的差異。

特殊流道設計，實現全面均匀冷卻

獨特的流道形狀設計，大幅減少表面溫度差，實現均匀冷卻。
表面高精度，冷卻更迅速！

爲了使熱源和水冷板無縫貼合，本公司產品的平面度和平行度均控制在0.02mm以下。
全面硬釺焊，杜絕漏水現象！

通過全面硬釺焊，使主體和蓋板之間實現無縫隙接合，以防止漏水現象發生。

預防接頭處漏水的工藝

不鏽鋼接頭，減少漏水疑慮

水冷板的接頭由不鏽鋼製成，即使經過高溫釺焊，也不會軟化。
因此，在安裝時用力擰緊螺帽也不會變形，更無需擔心漏水現象的發生。

牢固的硬釺焊接合

接頭與主體的鏈接，不使用一般的密封膠帶和螺紋固定，而是通過牢固的硬釺焊進行接合。
不會鬆動，更不用擔心洩漏。

※安裝簡便，無需額外零件

使用所提供的螺帽，可以很容易地將水冷散熱板與管道連接起來，不需要喉箍（軟管夾）等配件。

依據用途與使用環境為您設計最適合的水冷板

依據發熱量與尺寸，以及用途和使用環境，製作最合適的水冷板。

本公司水冷散熱板系列產品的詳情請見【水冷散熱板主頁】
